Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Động cơ khoan bùn | Nguồn gốc: | Hà Bắc, Trung Quốc |
|---|---|---|---|
| Hàng hiệu: | JS | Báo cáo thử nghiệm cơ học: | Cung cấp |
| Loại hình: | động cơ hạ cấp | Chứng nhận: | API |
| Làm nổi bật: | Động cơ bùn khoan HDD,Động cơ bùn khoan PDM,Động cơ bùn đáy PDM cho |
||
Giới thiệu

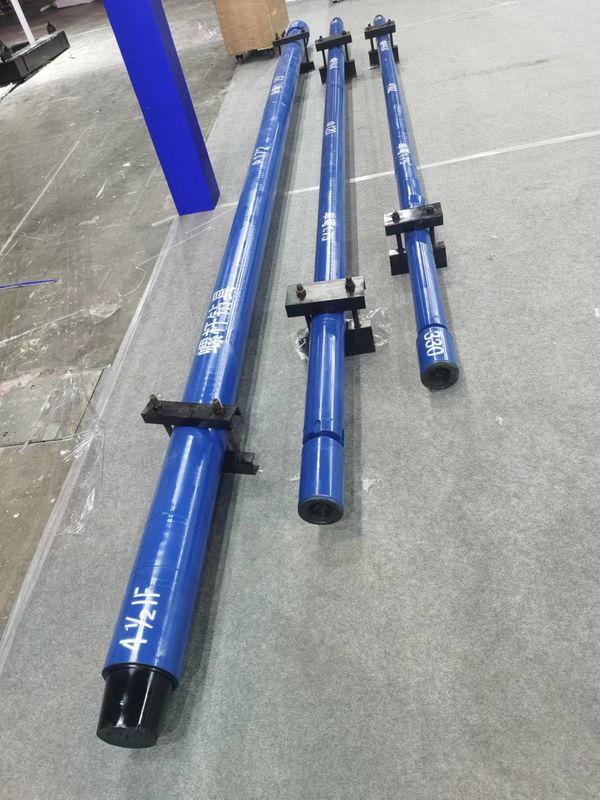

Động cơ hạ cấp là một loại công cụ khoan hạ cấp chạy bằng bùn.Bùn từ máy bơm bùn đi vào động cơ bằng van rẽ nhánh, và tạo ra sự sụt giảm áp suất giữa đầu vào và đầu ra của động cơ, sự sụt giảm áp suất như vậy sẽ khiến quay của động cơ quay, đồng thời truyền mô-men xoắn và tốc độ quay tới bit bằng trục vạn năng và trục truyền động .Thuộc tính động cơ hạ cấp chủ yếu phụ thuộc vào các tham số thuộc tính của nó.Sản phẩm này sử dụng công nghệ sơn cao và mới để tránh lớp sơn bị bong ra khỏi cánh quạt do công nghệ truyền thống tạo ra.Sức mạnh và cuộc sống của nó được cải thiện rất nhiều.Nó được áp dụng cho khoan định hướng khoan ngang, c
Thông số sản phẩm
Thông số sản phẩm: Dữ liệu chính và thông số của động cơ downhole
| Loại hình | 5LZ73 7.0 | 5LZ89 7.0 | 5LZ95 7.0 | 7LZ95 3.5 | 9LZ95 7.0 | 5LZ120 7.0 | |
| Kích thước lỗ | Mm | 95~121 | 114~152 | 118~152 | 118~152 | 118~152 | 149~200 |
| Trong |
33/4~43/4 |
41/2~6 | 45/8~6 | 45/8~6 | 45/8~6 | 57/8~77/8 | |
| Loại sợi | Đứng đầu |
23/8"ĐĂNG KÝ |
23/8"ĐĂNG KÝ | 27/8"ĐĂNG KÝ | 27/8"TBG | 27/8"ĐĂNG KÝ | 31/2"ĐĂNG KÝ |
| Đáy |
23/8"ĐĂNG KÝ |
23/8"ĐĂNG KÝ | 27/8"ĐĂNG KÝ | 27/8"ĐĂNG KÝ | 27/8"ĐĂNG KÝ | 31/2"ĐĂNG KÝ | |
| Giảm áp suất vòi phun | Mpa | 1,4~7 | 1,4~7 | 1,4~7 | 1,4~3,5 | 1,4~7 | 1,4~7 |
| Lưu lượng đề xuất | L/S | 3~8 | 3~8 | 7~12 | 7~11 | 6~10 | 9~14 |
| Bit quay | R / phút |
109~291 |
95~200 | 90~195 | 120~240 | 90~200 | 95~200 |
| Giảm áp suất động cơ | Mpa |
2.4 |
2.4 | 3.2 | 2.4 | 2.4 | 3.2 |
| Mô-men xoắn làm việc | NM |
460 |
628~838 | 1260~1630 | 723~960 | 750~1020 | 1480~1820 |
| mô-men xoắn trễ | NM |
650 |
1300 | 2200 | 1500 | 1550 | 2440 |
| Công suất ra | KW |
4,7~12,5 |
7.3~15.3 | 13,6~29,5 | 18~24 | 8,3~18,5 | 16,4~34,5 |
| Trọng lượng bit đề xuất | t |
4,7~12,5 |
2.0 | 2,5 | 1.0 | 2,5 | 3 |
| Trọng lượng bit tối đa | t |
2,5 |
3.0 | 5 | 1,5 | 5 | 5 |
| Chiều dài (mm) |
Dài |
3450 |
3570 | 4450 | 2500 | 3590 | 5085 |
| đường cong đơn |
3450 |
4675 | 3590 | 5335 | |||
| Trọng lượng (Kilôgam) |
Dài |
100 |
98 | 140 | 89 | 120 | 390 |
| đường cong đơn |
102 |
150 | 120 | 420 | |||
| Loại hình | 5LZ165 7.0 | 5LZ165 7.0 | 5LZ172 7.0 | 5LZ197 7.0 | 5LZ210 7.0 | 5LZ244 7.0 | |
| Kích thước lỗ | Mm | 213~251 | 213~251 | 213~251 | 251~311 | 251~375 | 311~445 |
| Trong | 83/8~97/8 | 83/8~97/8 | 83/8~97/8 | 97/8~121/4 | 97/8~143/4 | 121/4~171/4 | |
| Loại sợi | Đứng đầu | 41/2"REG | 41/2"REG | 41/2"REG | 51/2"REG | 65/8"REG | 65/8"REG |
| Đáy | 41/2"REG | 41/2"REG | 41/2"REG | 65/8"REG | 65/8"REG | 75/8"REG | |
| Giảm áp suất vòi phun | Mpa | 1,4~7 | 1,4~7 | 1,4~7 | 1,4~7 | 1,4~7 | 1,4~7 |
| Lưu lượng đề xuất | L/s | 20~28 | 20~28 | 25~35 | 25~57 | 35~50 | 50~75 |
| Bit quay | R/phút | 90~160 | 80~150 | 90~160 | 86~196 | 100~160 | 100~160 |
| Giảm áp suất động cơ | Mpa | 2.4 | 3.2 | 4.0 | 4.0 | 4.0 | 4.0 |
| Mô-men xoắn làm việc | Nm | 2750~3960 | 3860~4980 | 5860~6970 | 7800~9350 | 9980~11900 | 12870~13970 |
| mô-men xoắn trễ | Nm | 6300 | 8470 | 11550 | 18690 | 19600 | 23000 |
| Công suất ra | Kw | 31,6~56,2 | 37~69.4 | 60,4~107,4 | 70~160 | 115~183 | 140~225 |
| Trọng lượng bit đề xuất | t | số 8 | số 8 | 10 | 16 | 17 | 18 |
| Trọng lượng bit tối đa | t | 16 | 16 | 16 | 24 | 28 | 30 |
| Chiều dài (mm) |
Dài | 5930 | 6830 | 7230 | 8470 | 8400 | 9060 |
| đường cong đơn | 6180 | 7080 | 7480 | 8720 | 8660 | 9320 | |
| Trọng lượng (Kilôgam) |
Dài | 742 | 820 | 930 | 1140 | 1460 | 1980 |
| đường cong đơn | 772 | 850 | 970 | 1195 | 1520 |
2050 |
|
khoan đối diện, giếng cụm, giếng phụ và công tác cải tạo giếng, v.v.
